自動影像測量?jī)x
全自動影像測量?jī)xMV-7070CNC
產品簡介
MV全自動影像測量?jī)x采用龍門式結構(橋架式)，結構穩定不變形，主要運用在PCB線路板、覆銅板、平板玻璃、液晶模組、刀模、絕緣材料等。
訂購熱線：
產品介紹
1、儀器用途
該系列大行程全自動影像測量?jī)x采用龍門式結構(橋架式)運行性能穩定，且機構穩定不變形。X、Y、Z三軸均采用伺服電機、全采用雙重閉環運動控制、可保證電機在中、高速動動時的穩定性，和準確的定位功能，影像Z軸可自動對焦、配合自動變焦鏡頭，可實現自動變焦而不需倍率校正。
2、大行程全自動影像測量?jī)xMV_7070CNC規格參數
2.1 影像系統
2.1.1 攝影機：日本原裝彩色1/2″CCD攝像機
2.1.2 變焦物鏡倍率：0.7~4.5X 或自動變焦鏡頭
2.1.3 視頻總倍率：30X~190X
2.1.4 物方視場：10.6~1.6mm 表面光源與透射光源均用LED，48組可編程。
2.2 工作臺
2.2.1 金屬臺面尺寸：760×640
2.2.2 玻璃臺面尺寸：550×350
2.2.3 運動行程：500×300
2.2.4 Z軸升降行程：200mm
2.2.5 工作距離：92mm
2.2.6 X、Y、Z數顯解析度：1um
2.2.7 X、Y座標示值誤差：≤（3+L/200）um

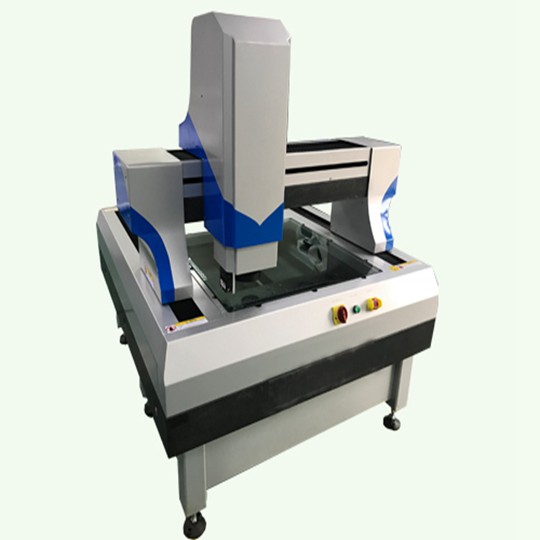

3、大行程全自動影像儀MV-7070實物圖：
