測量投影儀
立式測量投影儀 JTVB12-1550T
產品簡介
規格型號：JTVB12-1550T立式測量投影儀 產品規格參數： 儀器型號 反像型 正像型 JTVB12-1550T JTVB12-1550TZ JTVB12-2010T JTVB12-2010TZ 工作臺 金屬臺面尺寸 340152 350170 玻璃臺面尺寸 19696 246120
訂購熱線：
產品介紹
規格型號：JTVB12-1550T立式測量投影儀
產品規格參數：
儀器型號 反像型
正像型 JTVB12-1550T JTVB12-1550TZ JTVB12-2010T JTVB12-2010TZ
工作臺 金屬臺面尺寸 340×152 350×170
玻璃臺面尺寸 196×96 246×120
X座標行程 150 200
Y座標行程 50 100
Z座標行程(調焦用)(mm) 90(調焦) 90(調焦)
儀器測量精度 <=3+L/75um <=3+L/75um
X、Y座標數顯解析度：0.001mm
投影屏 投影屏尺寸：Φ300，使用范圍 > Φ300 （刻有米字線）
投影旋轉范圍：0~360°
旋轉角度數顯解析度：1’或0.01°
物鏡
放大倍數： 10X(必備) 20X(可選) 50X(可選) 100X(可選)
物方線視場(mm) φ30 φ15 φ6 φ3
物方工作距 77.7 44.3 38.4 25.3
測量最大高度 90 90 90 90
數據處理系統 DP-300 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測RS-232數據輸出
儀器照明 透射與反射照明光源均為24V/150W鹵素?zé)?/span>
儀器電源 110V/220V(AC)，50/60Hz，總功率400W
冷卻方式 強制風冷(3軸流風扇)
外形尺寸長×高×寬 800×550×1150 800×810×1150
儀器重量 150KG 170KG
產品用途及特點
杰出的光學性能；超亮高分辨率的直徑330MM磨砂投影屏，有45、90度刻度線明亮的表面照明配件有半反半透鏡和可選的綠色過濾器。全新的Z軸設計,采用45度斜齒輪V型導軌升降,大大的保證了Z軸直線性,提高測量精度.功能強大的DP300數據處理系統.

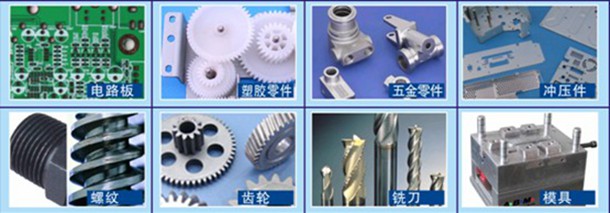

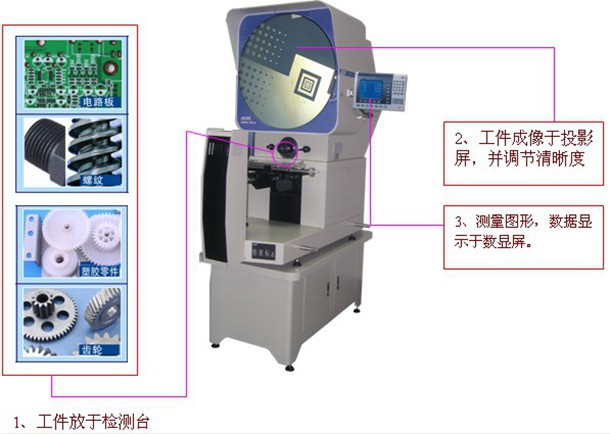

儀器可測量的部分工件
儀器優點
本公司所生產之測量投影儀與同類產品相比，具有以下之特點：
1、 本儀器能高效地檢測各種復雜工件的輪廓和表面形狀如：樣板、沖壓件、凸輪、螺紡、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。
2、 使用范圍更為廣泛，它廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備。
3、 儀器測量精度：（3+L/200）μm
4、 X，Y坐標數顯分辨率：0.0005mm
5、 數據處理系統：DP300 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度檢測RS-232數據輸出，可顯示出測量圖形。
采用的是45°角的渦輪、渦桿升降。
儀器配件
A、投影屏
1、投影屏尺寸(MM)Φ312，使用范圍大于Φ300，采用日本光刻技術，刻有米字線。
2、投影屏旋轉范圍：0-360º
3、旋轉角度數顯分辨率：1′或0.01º，采用日本旋轉編碼器。
B、物鏡
放大倍數
10X（必備）
20X(選)
50X（選）
100X（選）
物方線視場（MM）
Φ30
Φ15
Φ6
Φ3
物方工作距（MM）
77.7
44.3
38.4
25.3
測量最大高度
80
80
80
80
C、數距處理系統
DP-300 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測RS-232數據輸出
D、儀器照明:
透射與反射照明采用德國歐司朗進口光源24V，150W鹵素?zé)簟?/span>
E、冷卻方式:
強制風冷（3軸流風扇）
F、儀器電源：
110V/220V（AC）50/60HZ，總功率400W
G、儀器尺寸：
長*寬*高（MM）：參照表格
H、X,Y工作臺：
采用球墨鑄鐵鑄造、精密加工而成，采用特殊定型穩定化處理，大大提高測量精度與穩定性。
I、傳動方式：
采用日本無牙光桿傳動。
東莞市天澤精密儀器有限公司是一家專業從事精密光學儀器研發、制造、生產、銷售的高科技公司，旗下產品有各類投影儀、影像測量?jī)x、二次元、三坐標測量機、全自動影像測量?jī)x、工具顯微鏡等近百種。儀器光學系統品質優良，成像清晰，放大倍率準確
